Cadence原理图查看PIN总数

在硬件工程师的工作中，经常需要核对layout工作量或提前评估layout成本，这时统计图纸的pin数就显得尤为重要。之前我们已经介绍了在allegro中查看pin数的方法，今天我们将补充在cadence原理图阶段如何查看pin数的步骤。

如果你已经熟悉了allegro的统计方法，可以继续阅读下面的内容，了解在Cadence原理图中查看PIN数的具体操作。喜欢这类文章的朋友，请多多支持，谢谢。

正文开始：

第一步，打开你的工程文件，并选择你需要统计的工程或原理图页，然后右键点击“Edit Object Properties”。

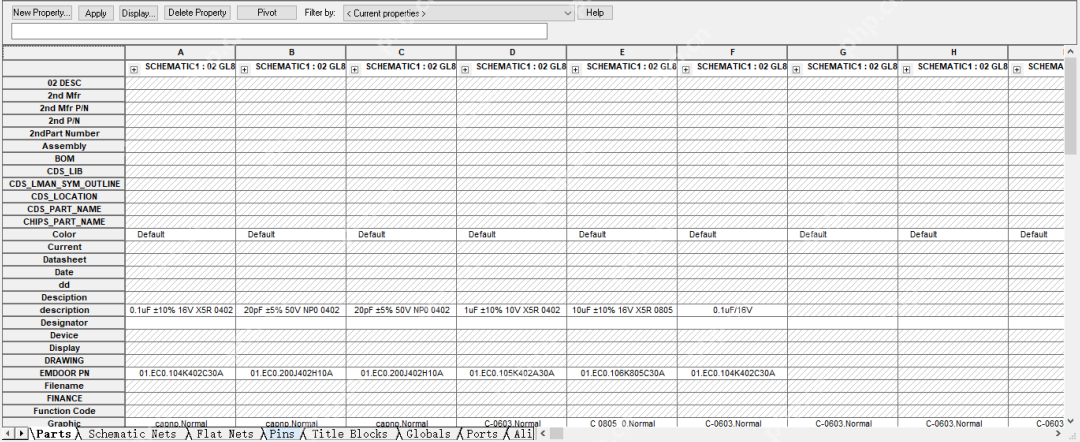

第二步，在弹出的窗口中，点击下方的“Pins”选项，这样你就可以切换到PIN的统计视图。

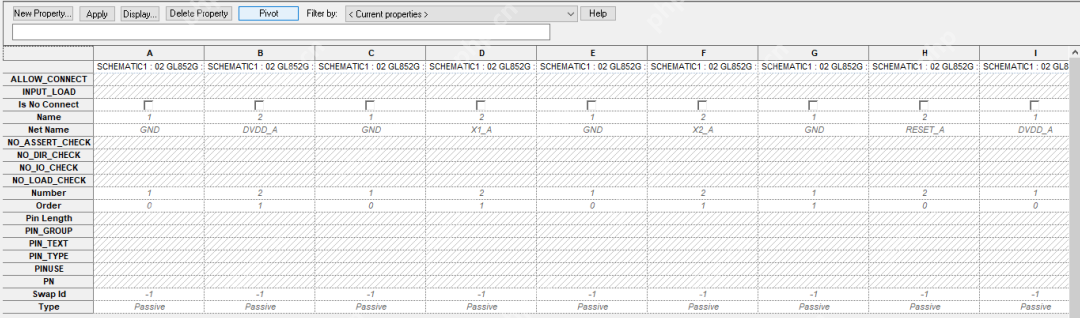

第三步，点击上方的“pivot”按钮，调整显示排版为纵向排版。

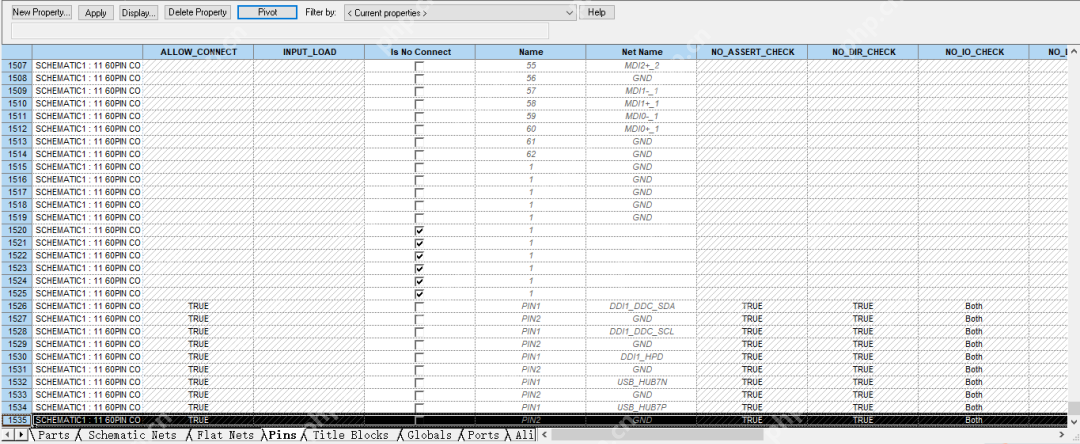

第四步，滚动到列表的底部，左下角显示的数字就是你所需的PIN总数。

至此，关于如何在Cadence原理图阶段查看PIN数的介绍就结束了。

顺便分享一个Cadence17.4的简易查看软件（CadencePCBViewers17.4-2019.exe），你可以通过以下链接下载：

https://www.php.cn/link/e51c1eef0ce4c35af9069dabda7086ac 提取码: 7f8e
