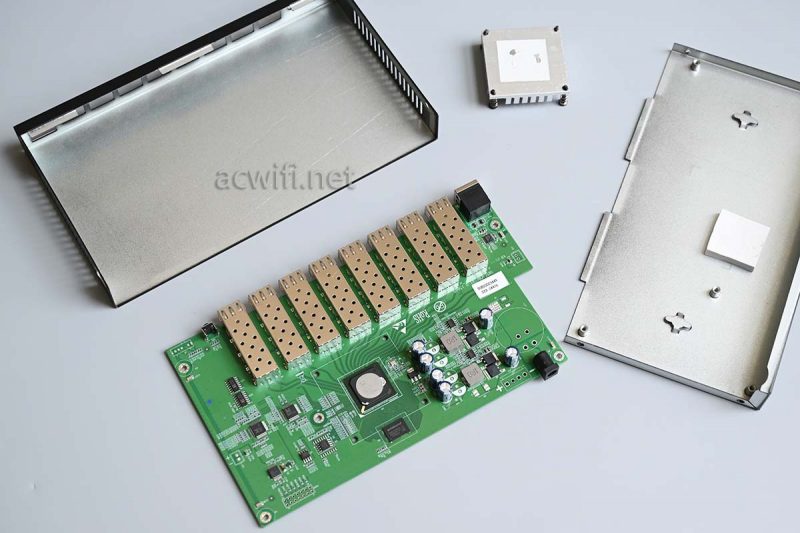

拆开交换机的外壳：
拿出主板并翻转背面：
底下有一片导热硅脂垫：
主板背面：
拆下主板正面上的散热片：
以为只是一层带粘性的导热硅脂，撕下来发现中间一层金属片，感觉是镀镍的铜片：
先看交换机的主控芯片吧。
联果这款8口万兆三层交换机的交换芯片是RTL9303，集成了8个10G MAC。（The Realtek RTL9303-CG is a highly integrated Layer3 switch supporting Energy Efficient Ethernet (EEE). It has up to 8-ports*10G Ethernet MAC.）

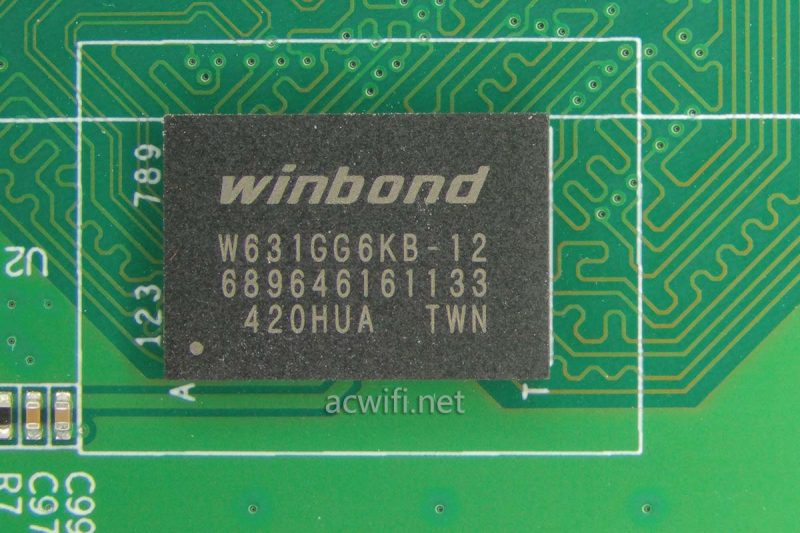

内存芯片是W631GG6KB-12，DDR3内存，容量128MB：
闪存芯片型号是W25Q128JVSQ，容量16MB：
上一页12 下一页 阅读全文
这里有两颗 RTL8231，LED驱动控制IC，负责网口的状态显示。
DC-DC电路：
拆完了。
LG-SWTGW3C8F交换机的主芯片汇总：
简单用3台电脑测一下这台交换机的8个10G 光口的背板带宽，接了4个单模和4个多模：
用ixchariot工具测试每个口的双向传输速度，实测结果显示，每个方向都超过了9.4Gbps左右，即每个口都跑满了10G，那么八个口双向总和就是160G（背板带宽）。
把端口速率切换为10G/2.5G模式并重启生效，就能识别诺基亚G-010S-A和阿尔卡特 G-010S-P猫棒。
华为的MA5671A猫棒，需要再把端口速率由自协商设置为固定的2500M，才能识别它：（前面两款猫棒不需要这样操作）
系统主界面：
所有功能菜单集合：
470多元的价格就能买到三层的8口万兆全光交换机，性价比不错。如果SFP+电路背面也有导热硅脂垫片就更好了。
上一页 1 2下一页阅读全文

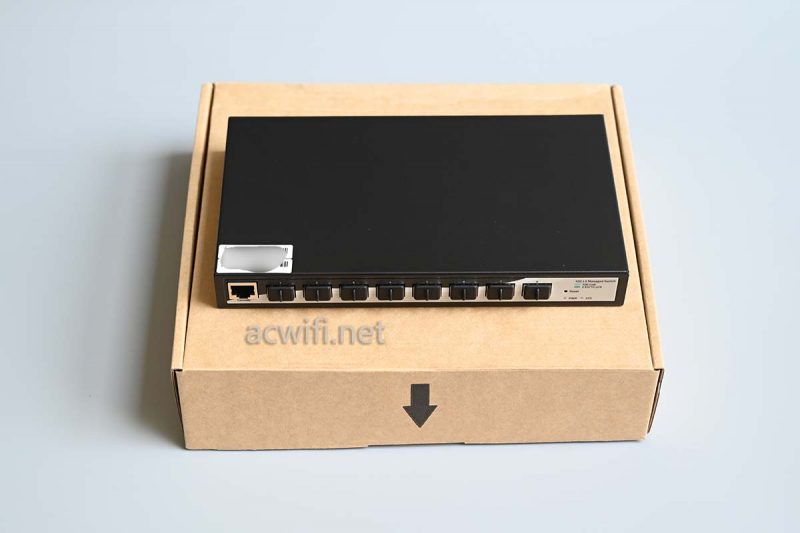

联果这台万兆三层交换机的外包装：
外包装上的标签：
配件：
电源输出规格是12V/2A，实测交换机在空口时的待机功率为3.9W，插满8个10G口时（4个单模和4个多模）总功率为14.2W。
桌面式的交换机，机身尺寸大约是22.2×12.5×2.9cm：
正脸：
背面：
底部：
标签内容：产品型号LG-SWTGW3C8F。
拆开交换机的外壳：
拿出主板并翻转背面：
底下有一片导热硅脂垫：

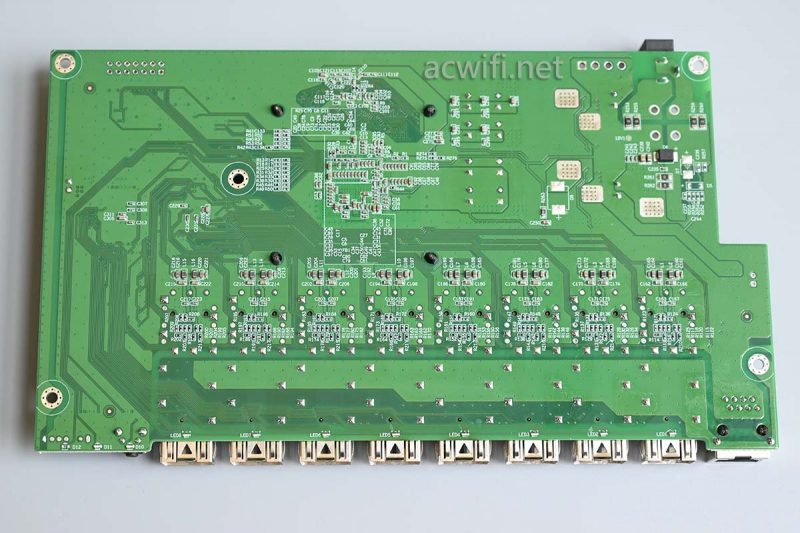

主板背面：
拆下主板正面上的散热片：
以为只是一层带粘性的导热硅脂，撕下来发现中间一层金属片，感觉是镀镍的铜片：

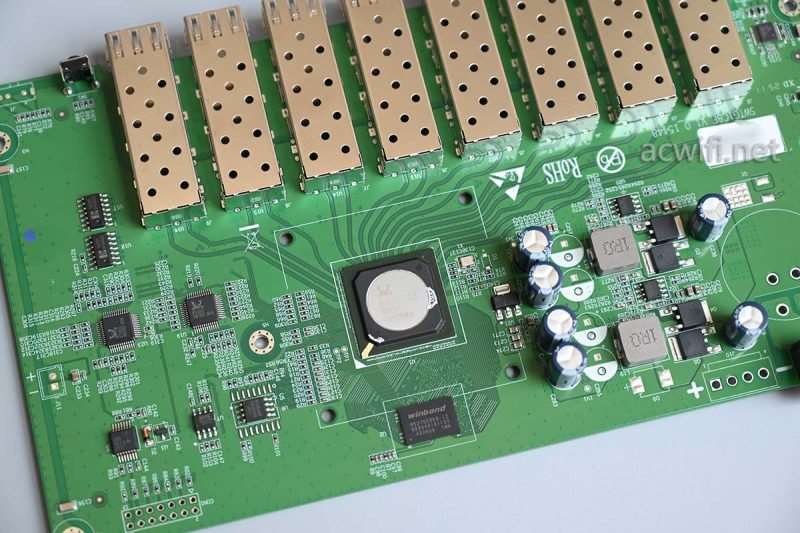

先看交换机的主控芯片吧。

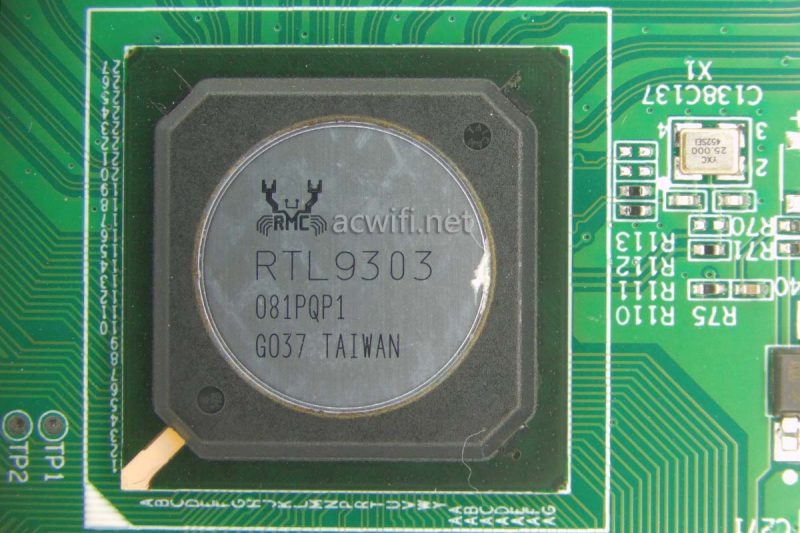

联果这款8口万兆三层交换机的交换芯片是RTL9303，集成了8个10G MAC。（The Realtek RTL9303-CG is a highly integrated Layer3 switch supporting Energy Efficient Ethernet (EEE). It has up to 8-ports*10G Ethernet MAC.）
内存芯片是W631GG6KB-12，DDR3内存，容量128MB：

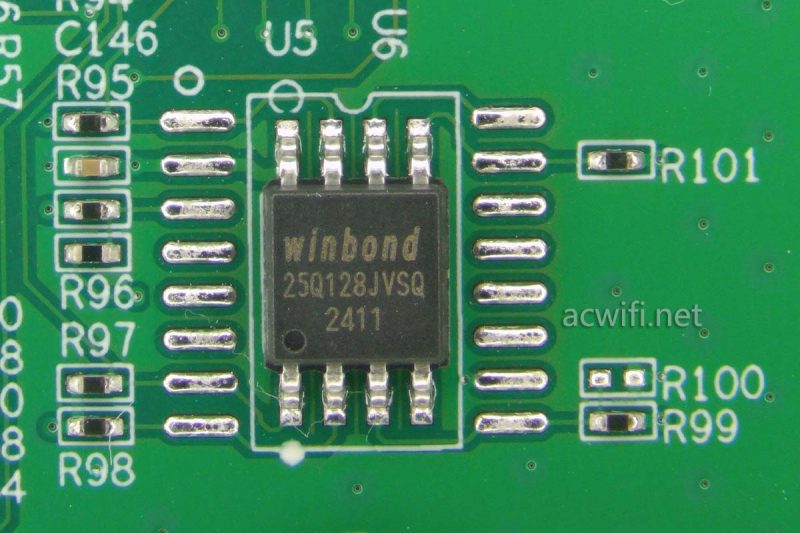

闪存芯片型号是W25Q128JVSQ，容量16MB：
这里有两颗 RTL8231，LED驱动控制IC，负责网口的状态显示。
DC-DC电路：
拆完了。
LG-SWTGW3C8F交换机的主芯片汇总：

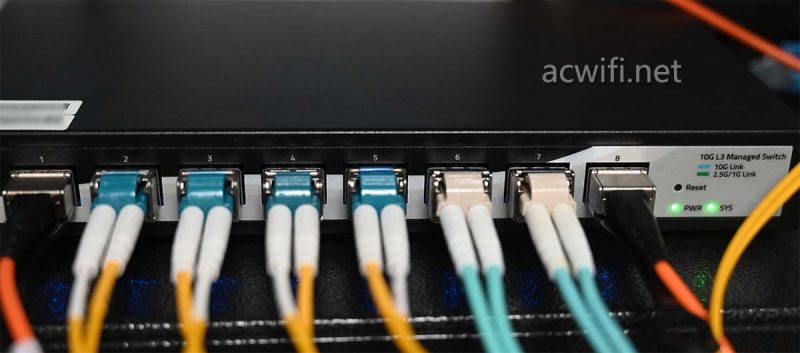

简单用3台电脑测一下这台交换机的8个10G 光口的背板带宽，接了4个单模和4个多模：
用ixchariot工具测试每个口的双向传输速度，实测结果显示，每个方向都超过了9.4Gbps左右，即每个口都跑满了10G，那么八个口双向总和就是160G（背板带宽）。
把端口速率切换为10G/2.5G模式并重启生效，就能识别诺基亚G-010S-A和阿尔卡特 G-010S-P猫棒。

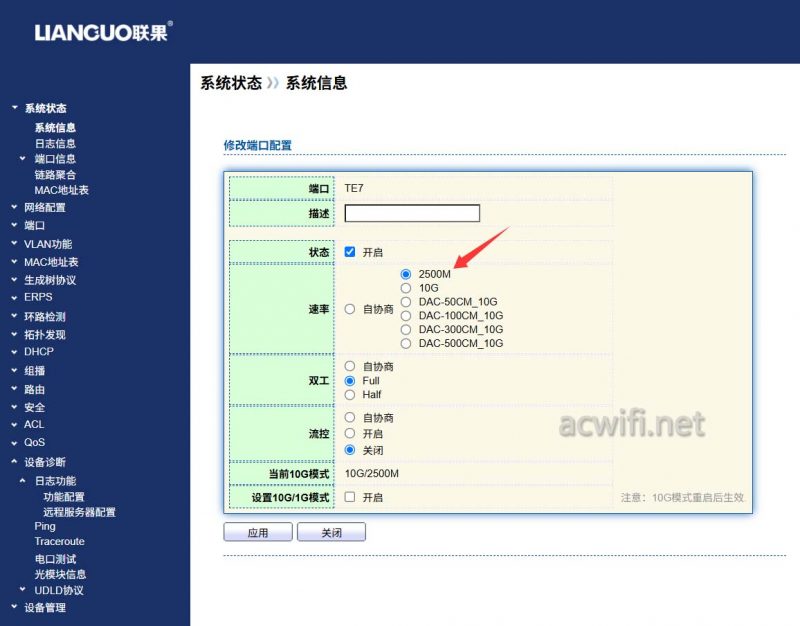

华为的MA5671A猫棒，需要再把端口速率由自协商设置为固定的2500M，才能识别它：（前面两款猫棒不需要这样操作）
系统主界面：
所有功能菜单集合：
470多元的价格就能买到三层的8口万兆全光交换机，性价比不错。如果SFP+电路背面也有导热硅脂垫片就更好了。
