三层交换机基础配置：创建vlan、分配ip地址、开启路由功能，达成跨网段互通。

1、 如图所示完成主机与交换机的物理连接

Packet Tracer三层交换配置 第1张

2、 修改设备主机名为S3

Packet Tracer三层交换配置 第2张

3、 开启IP路由能力，支撑不同子网间的数据转发。

4、 进入对应接口视图，操作界面如图所示。

Packet Tracer三层交换配置 第3张

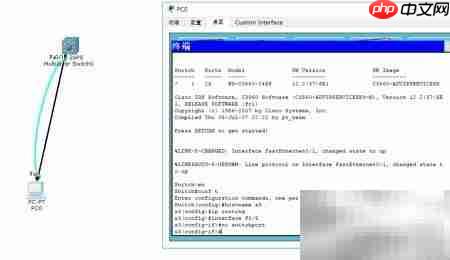

5、 禁用二层交换行为，切换至三层路由模式，支持基于IP地址的路径选择与转发。

Packet Tracer三层交换配置 第4张

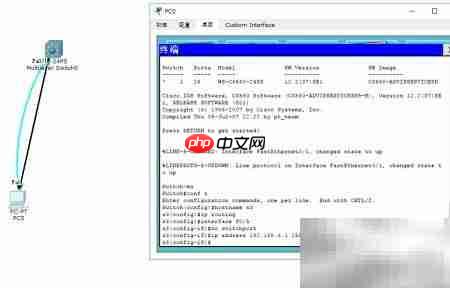

6、 为该三层接口配置IPv4地址：192.168.5.1，子网掩码：255.255.255.0。

Packet Tracer三层交换配置 第5张

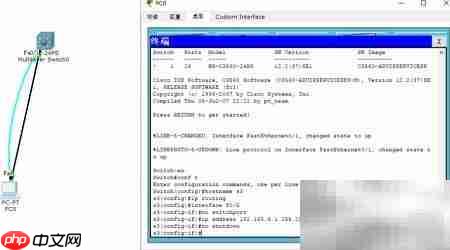

7、 激活接口，执行 no shutdown 命令使其处于UP状态。

Packet Tracer三层交换配置 第6张
