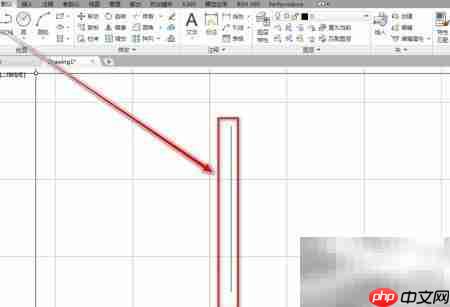

1、 打开cad程序，调用“直线”命令，绘制一段竖直方向的线段。

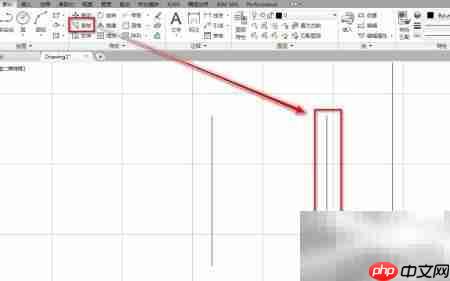

2、 利用“复制”功能，将该竖直线向右侧平行复制一条，效果如下图所示。
3、 启动直线命令，连接左右两条竖线各自的中点，绘制一条水平线段。

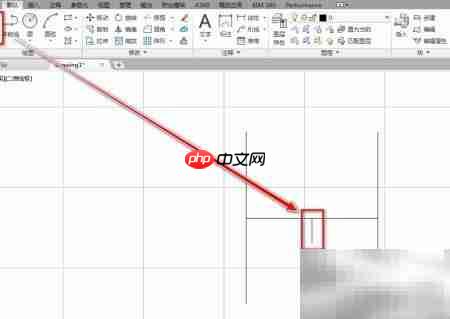

4、 再次使用直线命令，从该水平线段的中点位置向下引出一条较短的垂直辅助线，如图所示。

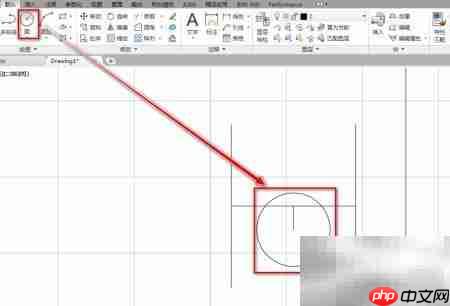

5、 以右侧竖线的顶端（或底端）为圆心，运用“圆”命令绘制一个适当半径的圆，如图所示。

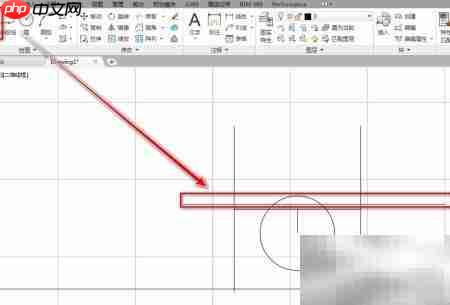

6、 使用直线命令画一条水平横线，确保其穿过所绘圆，并与之形成两个交点。

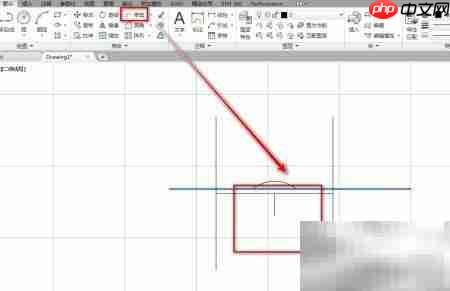

7、 调用“修剪”命令，将圆位于横线下方的部分全部裁剪掉，仅保留上半圆弧。

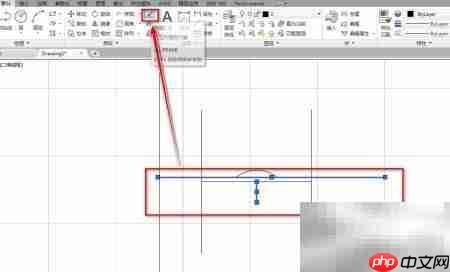

8、 选中之前绘制的两条辅助线（即中间的短竖线和用于定位的横线），执行删除操作，清除多余图元。

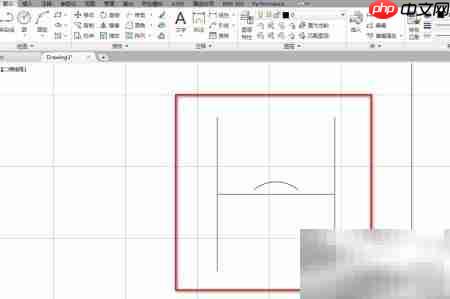

9、 最终完成标准的泡罩塔塔板图形符号，成果如下图所示。
