cadence软件深受电子设计爱好者与工程师喜爱，广泛应用于电路原理图绘制及pcb板级设计。在实际布线操作启动前，合理配置各项设计约束是确保布板质量的关键步骤。本文聚焦于基础设计规则中的导线宽度设定流程，旨在助力设计人员更规范、高效地完成pcb布局工作，从而保障信号完整性、电源稳定性及整体系统可靠性。

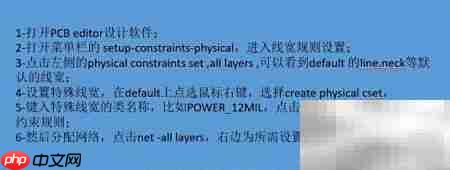

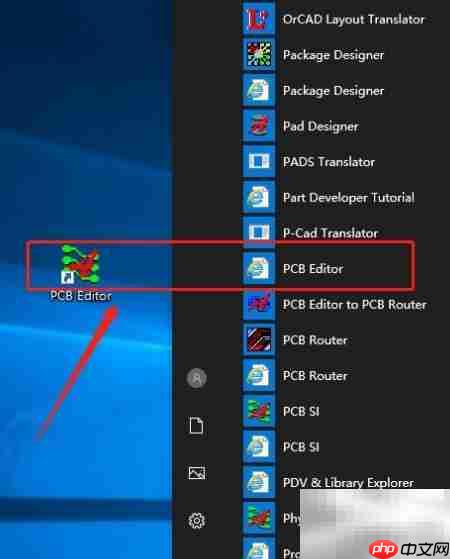

1、 启动PCB设计环境，进入主编辑界面。

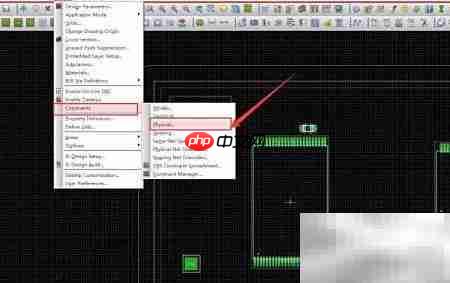

2、 点击顶部菜单栏，依次选择 Setup → Constraints → Physical，打开物理约束规则配置窗口。

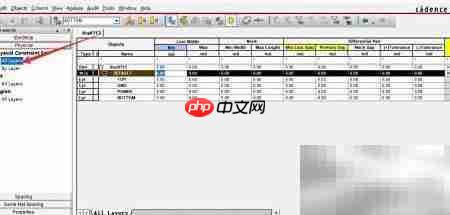

3、 第三步，在左侧“Physical Constraints”树状结构中展开并选中“All Layers”，即可一览各层默认线宽参数，涵盖常规走线、焊盘引脚、过孔连接等关键对象的初始值，为后续差异化设置提供基准参考。

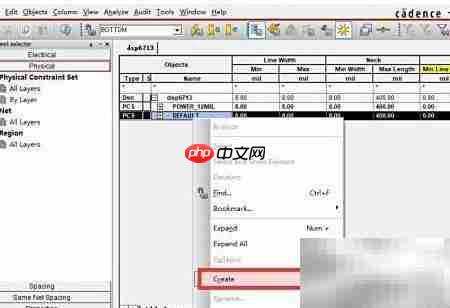

4、 第四步，于默认规则项（Default）上右键单击，选择“Create Physical CSet”，用于定义具有特定电气或工艺要求的线宽集合。

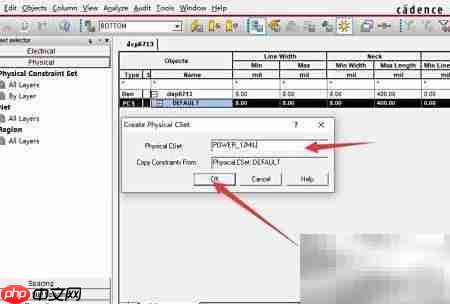

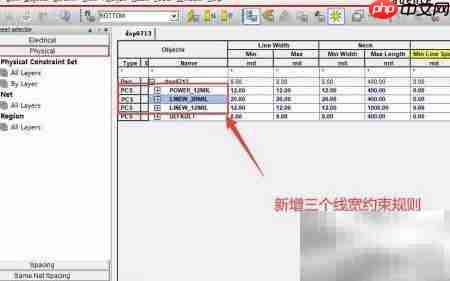

5、 在弹出对话框中输入自定义线宽规则组名称，例如 POWER_12MIL，点击确认后，在右侧约束列表中逐项添加对应网络所需的最小/最大/优选线宽值。

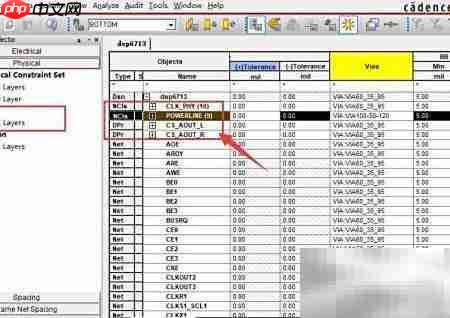

6、 第六步执行网络关联操作：点击“Net → All Layers”，在右侧约束分配区域中，将已创建的物理规则集（如POWER_12MIL）指定至对应电源网络或其他高电流路径。
7、 启动PCB设计平台，开始项目布板任务。
8、 通过菜单栏导航至 Setup → Constraints → Physical，调出线宽约束管理界面。
9、 在左侧约束分类中定位“Physical Constraints”，勾选“All Layers”，快速查阅走线、引脚、铜皮等对象的默认线宽设定。
10、 对默认规则条目执行右键操作，选择“Create Physical CSet”，建立面向特殊应用场景的线宽控制集合。
11、 命名新规则集（如POWER_12MIL），确认后在其下配置具体线宽参数，支持按网络类型精细化管控。
12、 最后进行网络绑定：选择“Net → All Layers”，在右侧面板中将定制化线宽规则分配至目标网络，实现自动化布线时的智能匹配。
